La NASA desarrolla collar anti-COVID para combatir la propagación del virus
El mundo se estremeció en 2020 con el anuncio de un nuevo virus proveniente de Wuhan, China que se esparció al rededor del mundo provocando una de las pandemias más grandes en la historia. Dos años después del descubrimiento del coronavirus, el mundo parece estar más cerca del fin de la pandemia.
Pero, ¿qué es lo que nos garantiza este 2022? ¿existe algún tipo de protección a demás de las vacunas? ¿que puedo hacer para evitar los contagios?
Algunas de estas preguntas se han tornado en retos para mejorar la estadía y prevenir los contagios, como en el caso de la NASA y el collar que ayuda a prevenir contagios por coronavirus.
A demás de las recomendaciones del sector salud (distancia social, el uso correcto de mascarillas y el lavado correcto de manos), una de las causas principales del contagio sigue siento el contacto directo con las vías respiratorias, siendo el primer contacto en la cara.
A pesar de que el uso de las mascarillas a ayudado a prevenir el contagio, el tocar constantemente la cara con nuestras manos afecta considerablemente. Se estima que una persona promedio se toca la cara al rededor de 23 veces por hora.
Gracias a este factor, un grupo de ingenieros de la NASA crearon un dispositivo que busca reducir el contacto. Este artefacto conocido como PULSE es un collar con un sensor que emite una vibración al detectar que la persona se lleva sus manos al rostro.
Este tipo de acciones, tics o hábitos pasan desapercibidos gracias a la frecuencia con la que se hacen. Es una rutina más de nuestro día a día. Con PULSE, se espera disminuir estas frecuencias y así disminuir en contagio, no solo del covid-19, sino de otras enfermedades respiratorias.
Qué es PULSE

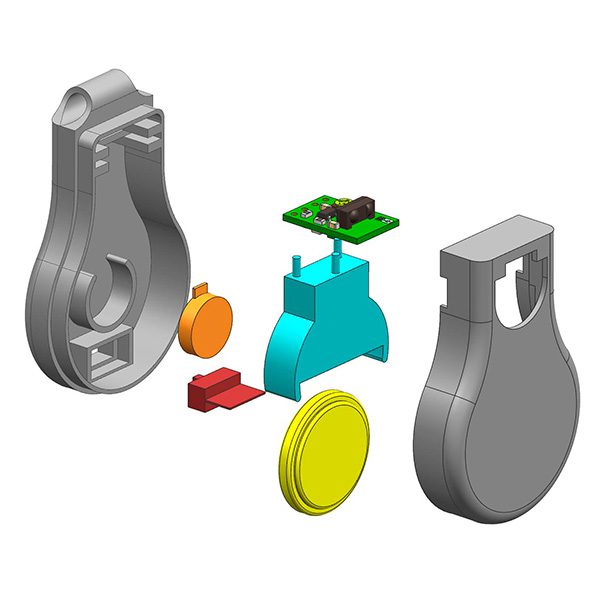

Como acabamos de mencionar, PULSE es un collar inteligente creado con impresión 3D que posee un mecanismo de vibración para notificar al usuario cuando intenta llevar la mano al rostro.
Este dispositivo está equipado con un sensor de proximidad que, al estar colgado desde el cuello, detecta cuando la persona acerca la mano a su rostro. También esta construido con componentes de fácil acceso, permitiendo su creación en casa.
Cómo consegirlo
Los creadores de PULSE pusieron el proyecto de forma online como código abierto, de forma tal que cualquier persona con los conocimientos técnicos necesarios puede crear su propio collar tecnológico para evitar tocarse la cara. Puedes entrar al link para descargar los archivos y ver el proceso en inglés.
Nosotros compartimos el proceso en español.
Materiales para collar anti covid
Impresora 3D FDM con filamento 3D
Te recomendamos filamento PLA COLOR PLUS
Soldador y soldadura
Pelacables
Soporte de manos auxiliares para ayudar a soldar (opcional)
Unidad de sensor IR
Transistor PNP: 2N3906 o equivalente
Resistencia estándar de 1 K Ohm
Interruptor deslizable
Motor vibratorio
W1 – 5 cm; W2 – 4 cm; W3 – 2 cm; W4 – 2 cm; Alambre calibre 22
Tubo termorretráctil para cubrir cables
Portapilas
Batería tipo botón CR2032 de 3 V
Pintura de color oscuro
Diagrama del Circuito
El elemento central del diseño del colgante PULSE es la unidad de sensor de infrarrojos (U1 en el diagrama) que proporciona una señal de salida alta (~3 V) al pin 3 de forma predeterminada. Y una señal de salida baja (~1 V) cuando el detector LED (D1) recibe una señal que indica que su mano (u otro objeto reflectante) está frente al colgante. L1 es el LED infrarrojo radiante. Cuando el pin 3 baja, alimenta el transistor PNP (Q1) para energizar el motor (M1) haciendo que vibre y el colgante emita pulsos. V1 es la batería de 3 V en la caja y S1 es el interruptor deslizante. El pin 4 del sensor de infrarrojos es una entrada de habilitación y no se utiliza.
1.- Conecte las soldaduras W1 a la clavija central del interruptor y las soldaduras W2 a una clavija del extremo del interruptor. El tercer pin del interruptor se puede cortar; no se usa. El termorretráctil cubre los pines.
2.- El otro extremo de W2 se suelda al pin emisor del transistor, así como al cable W3. (Esta es una conexión de tres vías: los cables W2, W3 y el pin del emisor del transistor están conectados entre sí; este es el voltaje positivo). El termorretráctil se utiliza para cubrir el conductor en el transistor.
3.- El otro extremo del cable W3 luego se conecta al pin 2 del sensor IR.
4.- Cable W4 (tierra), se conecta al pin 1 del sensor IR.
5.- La resistencia estándar de 1 K Ohm se conecta al pin medio o base del transistor. Use termorretráctil para cubrir la conexión.
6.- La resistencia estándar de 1 K Ohm se conecta al pin 3 del sensor IR.
7.- El cable rojo del motor vibratorio se suelda al pin colector del transistor. Use termorretráctil para cubrir la conexión

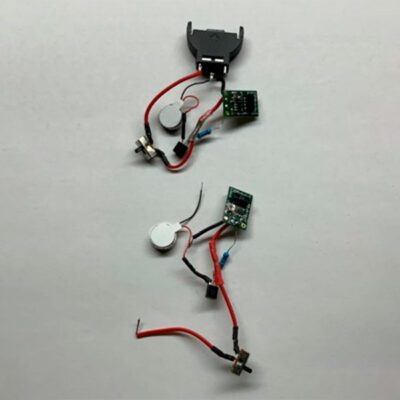

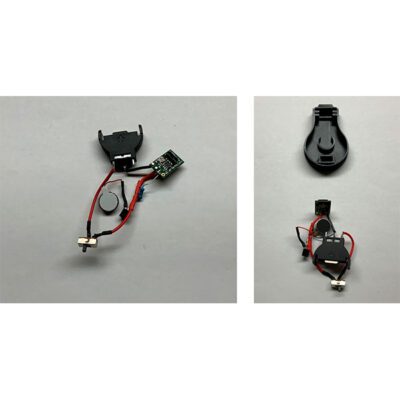

8.- El cable negro del motor vibratorio se suelda al puerto de tierra de la caja de la batería (junto con W4). El otro extremo de W1 se suelda al pin positivo del portapilas. Esta imagen muestra el ensamblaje completo y los cables plegados para insertarlos en la carcasa inferior.
9.- El motor y el interruptor encajan en la base de la caja.
10.- El sensor IR se desliza en los rieles de la base de la caja.

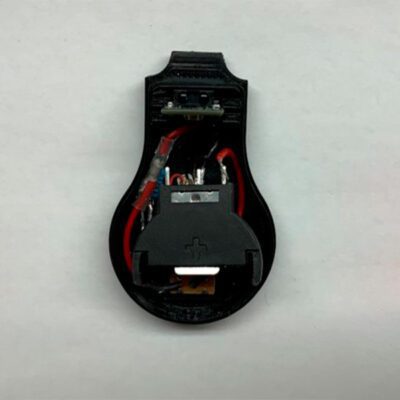

11.- Los componentes electrónicos se colocan suavemente en la base de la carcasa.
12.- Usando una pintura de color oscuro (es decir, acrílico, aceite, esmalte de uñas, etc.) como negro, azul marino, verde oscuro, etc., pinte ligeramente sobre el emisor como se muestra en la imagen a continuación. Usar un bolígrafo o marcador de color oscuro no funcionará igual que la pintura.
Con la electrónica en la base de la caja, se puede instalar la batería, se puede encender el interruptor; ¡Mueva su mano frente al sensor IR y el LED rojo en la placa del sensor se encenderá y la caja PULSARÁ!
Instale la carcasa superior. Adjunte un collar de su elección y PULSE está completo
Mientras persista la pandemia, vale la pena evitar las multitudes siempre que sea posible, usar mascarillas de buena calidad al salir de casa y priorizar las reuniones al aire libre, además de, por supuesto, recibir las dos o tres dosis de vacuna dentro de los plazos estipulados.
